Основы работы с системой MathCAD 7.0



Редактирование внедренных объектов (Object)


С помощью операции Object

(она вводится в позиции главного меню Insert) в документ можно вводить объекты из других приложений. На рис. 3. 15 показан такой объект в виде формулы, созданной в редакторе формул приложения Microsoft Word 95.

Если внедренный объект выделен (прямоугольником из сплошных линий), то позиция подменю Edit Object (Объект) становится доступной, что и видно на рис. 3. 15. При этом она открывает доступ к редактированию объекта с помощью того приложения, которое первоначально создало внедренный в документ объект.

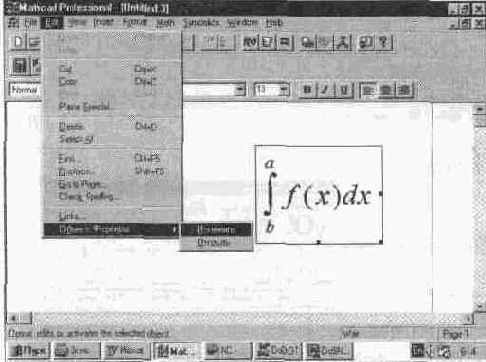

Рис. 3. 15 Объект в виде формулы, внедренный в документ


На рис 316 покачана подготовка к редактированию объекта Такой вид принимает окно MathCAD после исполнения команды Заменить

Как видно из рис 3 16, в окне редактирования объекта появляется набор ная панель редактора формул приложения Microsoft Word 95, породившего редактируемую панель Благодаря этому становится возможным полное ре дактирование внедренной формулы, вплоть до ее замены другой

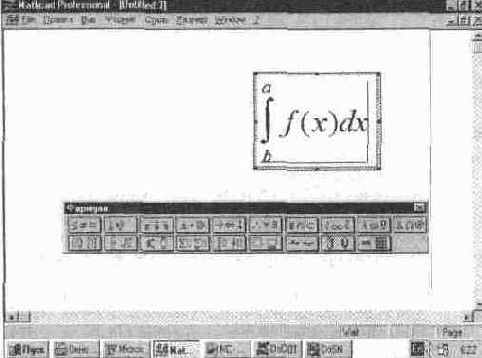

Рис. 3. 16 Пример редактирования внедренного объекта


Еще более наглядную картину редактирования дает применение операции "Открыть" Она открывает окно редактора формул, показанное на рис 317, позволяющего с полными удобствами редактировать введенное выражение.

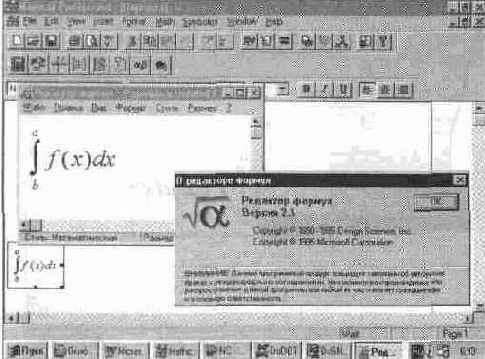

Рис. 3. 17 Редактирование внедренного объекта, формулы, с помощью редактора формул


На рис 317 показано также информационное окно редактора формул с данными о нем. Это окно прямо указывает на то, что используется именно редактор формул из пакета Microsoft Office 95 Сам процесс вставки объектов мы рассмотрим несколько позже при описании подменю позиции Insert глав ного меню
